如g2—2所示，平板集热器的基本工作原理十分0单cld?。概括地说，来自太阳的辐射能，透过透明益板熙身到集热板上，其中的大部分为集热益板所吸收并转变为6服通过板体传向流体通路，这样，从集热板底部人口的钱集热介质，流经流体通路时为板体传来的太阳热所加热，院度逐渐升高，加热后的集热介质，带着有用的热能从集热衫
的上端出口，输送男
热负荷使用，即为韦
用能量收益。与此后
时，由于集热板的施
度升高，通过透明釜
板和外完向环境段头
热量，构成平板集尧
  gz—37659BIbXa58B  器9b各去石各；孟；失。以上叙述，是整个平板集热器的基本工作过程。
    一、平板集熟团的能量乎西方程式
    太阳能集热器的一般特性，可以由能量平衡方程式来报述。投射到集热器上的太阳辐射能，大致转变为三部分销盂(1)有用能量收益，(2)各种热损失；(3)集热器本身的贮能。这样，整个集热器的能量平衡方程式可以写为：
J——投射到集热器单位表面积上的总太阳箱射能，
?——透明盖板的阳光透过串，
“——集热板的阳光吸收率；
月。——集热器面积，
Q。——集热通道中集热介质的传热量，
    用能量收益，
Q，——从集热器向环境的总能量损失，
QI——集热器结构本身的贮能。
    以下将对方程式中的各项逐一加以讨论。至于集热器结构本身的贮能，只影响集热器的瞬时过接待性。这里着重分析集热器的稳态工作特性，因此，对方程式2—1中的Ql项，免去繁琐的讨论。在需要研究平板集热器瞬时过渡待性时，读者可自行参考其它有关文献。
    昌、集热板上入射总太阳辐射能的估算
    目前，可能有的太阳辐射数据，如总辐射、直射辐射和散射辐射，大都是由气象部门的经常测量所提供的。这些结久全是对水平面上的dIl量值。平板集热器的安装位置，照例要与地平面成一固定的倾斜角，因此，气象部门所提供的太阳辐射数据，不能直接用于平板集热器，必须进行某种转
换。    在任何时刻，入射到手板集热器上的太阳辐射将由三部分组成；(1)直接辐射；(2)散射辐射；(3)来自地面和周围环境反射的太阳辐射。即
    J＝J h十J‘十Jr    (2—2)

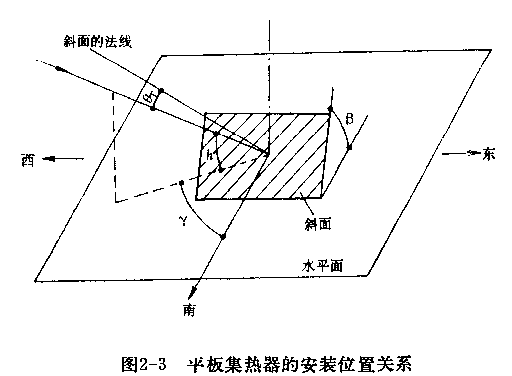

    平袄集热器的实际安装位置与入射太阳辐射及水平面的倾角关系，如图2—3所示。式2—2中直接辐射部分J b，可以根据太阳位猾和倾角关系进行精确的转换，而散射和反射部分，受到天空云母和环境的影响很大，只能作近似的转，算。但作为用于估算平板集热器的性能来说己能满足。
计算，可参照6I—7中所介绍的方法。
    三、透过率—吸收率的乘积(?M)
    有了以上倾斜面—亡的太阳总辐射量，还不足以根据能量平衡方程式对集热器进行计算，因为阳光首先要通过透明益板才能人射到集热板上。在阳光通过透明盖板时，被益板本身反射和吸收一小部分，剩下的大部分透过盖板到达集热板，这个透过部分的百分数，是为透明益板的透过本?。透过的部分，也不能为集热板令部吸收.
